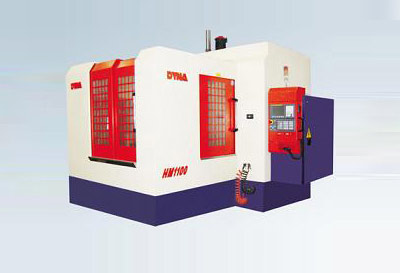

卧式加工中心HM1100

项目

名称

HM1100卧式加工中心


三
轴

三轴行程（X*Y*Z）

1100*700*650 mm

三轴运行速度

X/Y/Z：18/15/18 m/min

定位精度

± 0.005 mm

重复定位精度

± 0.003 mm


分
度
工
作
台

工作台尺寸（长×宽）

900*600 mm

工作台最大负荷

800 kg

工作台回转最小分度

1º

工作台旋转90º时间

5 sec

360º范围分度

可编程式

工作台定位精度

± 4 arc-sec

工作台距离地面高度

1125 mm


主

轴

主轴马达功率

116.6 Nm

主轴速度

6000 rpm

主轴套筒直径

Φ155 mm

主轴中心到工作台面

125-825 mm

主轴鼻端到工作台中心

150-800 mm

刀库

刀库容量及刀库形式

BT50×24T机械手式


其

它

交换托盘系统托盘尺寸

800*500 mm

控制系统

DYNA H

机器外形尺寸

3194*4100*3680 mm

机器重量

14000 kg
