后拉式外夹夹具系列

后拉式外夹夹具系列
点击数:49

上一个产品: 没有信息了     下一个产品: 没有信息了

产品型号: 后拉式外夹夹具系列
产品描述:

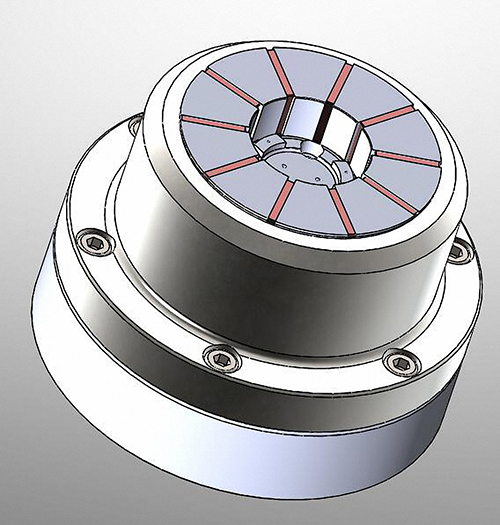

外夹夹具采用后拉式平行夹紧结构,与工件更多的夹紧接触,后拉结构也纠正了工件放置的一些偏差。

在尺寸范围内,更换同类型产品,只需更换靠山及夹套即可,减少因产品更换原因产生的经济成本。

夹具标配机床通用接口,可以直接使用原配拉杆。

夹具本体标配气密检测气孔,可随时增加气密检测功能。

可选配中心吹气的功能,以实现在加工过程中持续吹气,

气流螺旋吹屑,获得更高的内孔加工质量。

1,从10-130mm只有5个本体即可通用。

2,后拉结构使工件好的贴合定位面。

3,夹具标配气检孔,随时可以扩展气密检测功能。

4,轴向跳动精度0.01-0.02以内(型号差异)。

5,可选中心吹气功能,边加工边排屑,获得更好的加工质量。

6,夹套和定位块可定制,同一夹具本体共通互换。





主要参数

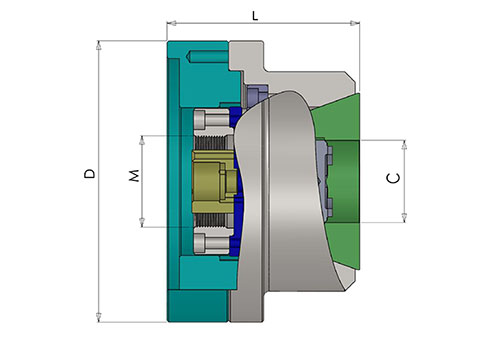

尺寸 WF01 WF02 WF03 WF04 WF05
夹紧范围(mm) C 10-28 25-52 50-78 75-105 100-130
旋转跳动(mm) 0.01 0.01 0.015 0.015 0.02
大径向夹持力(kn) 80 100 100 120 150
大轴向拉力(kn) 1.5 1.5 2 2.5 3
大转速r/min 7000 7000 6000 5000 4000
总长(mm) L 110 110 115 118 122
外直径(mm)D 160 160 180 200 215
连接螺纹内M M45-M55 M45-M55 M45-M60 M45-M60 M45-M60
